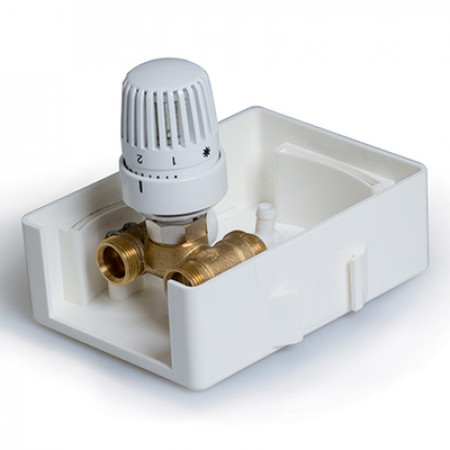

Мультибокс TIM TCB-K-01 купить в Воронеже

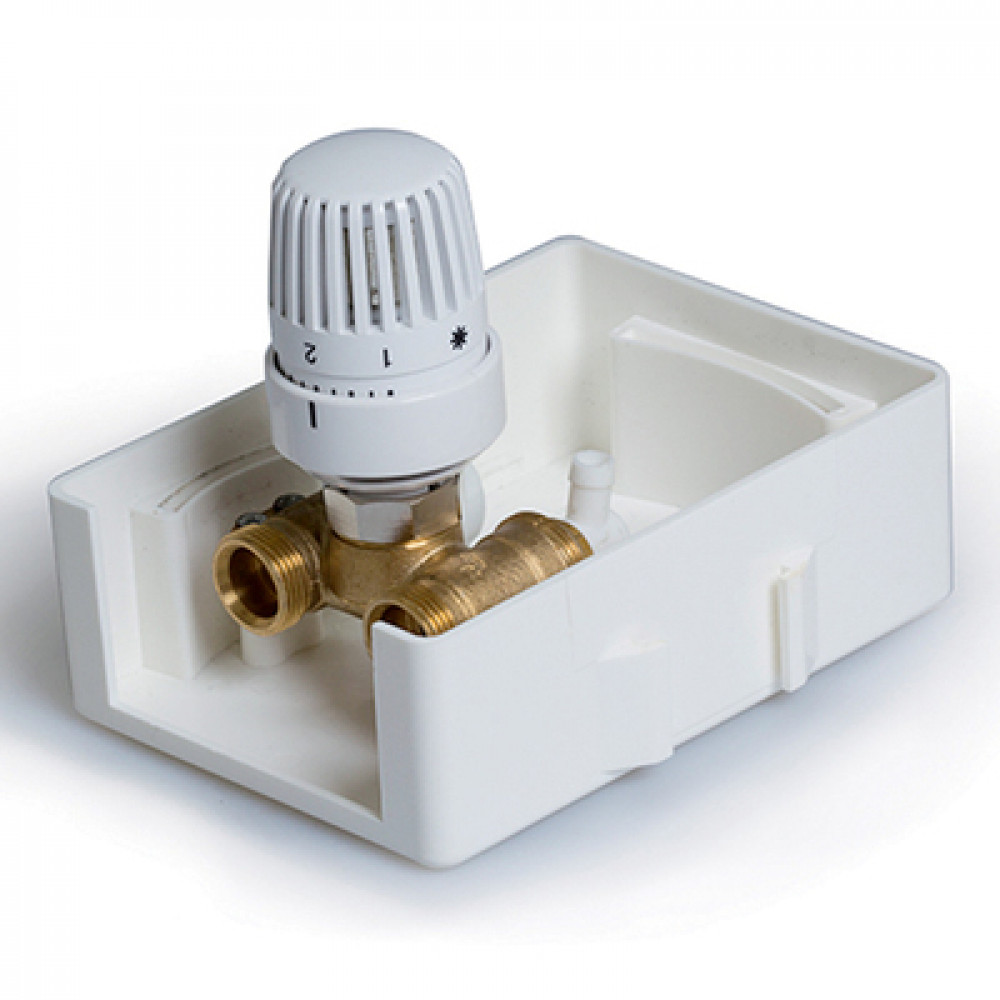

Регулировочный короб TCB-K с термостатическим клапаном
Zeissler Unibox для панельного отопления

-для регулирования панельного отопления посредством ограничения температуры обратного потока

-для регулирования панельного отопления по температуре помещения и/или ограничение температуры обратного потока

макс, рабочая температура: 100 °C
макс, рабочее давление: 10 бар
макс, перепад давления: 1 бар
Монтажный набор Unibox К - регулирование температуры помещения с помощью термостатического вентиля, для напольного отопления, состоит из: монтажной коробки с термостатическим вентилем, встроенного воздухоотводчика, Запорно-регулирующий шток и крышки; термостата К с нулевой отметкой, резьба вентиля G 3/4 евроконус для присоединительных наборов. Диапазон настройки: 7-28 °C (температура помещения) 0 = полное отключение *= ок. 7 °C, защита от замерзания

Область применения:
Unibox К служат для регулирования панельного отопления в помещениях с греющей поверхностью до 20 м2 Они рассчитаны для подключения одного отопительного контура. В случае большей площади необходимо организовать два отопительных контура. Оба трубопровода в этом случае должны подключаться к

Unibox с помощью тройника, или с помощью Н-образного элемента и перехода. За счет увеличения диаметра обратного трубопровода можно сократить потери давления. При использовании трубы с внутренним диаметром 12 мм длина одного отопительного контура не должна превышать 100 м. При укладке отопительного контура следует обратить внимание, чтобы подающий и обратный трубопроводы лежали в стяжке попеременно. Улиткообразная форма укладки см. схему монтажа. В примере расчета (см. схему монтажа) представлены возможные варианты укладки.„„Unibox К применяется для регулирования температуры воздуха в отдельном помещении .например, в системах напольного отопления в сочетании с низкотемпературными системами. Multibox К можно использовать также в системах отопления с отопительными панелями в стене помещения, с помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.

Функции:
с точки зрения теории управления термостатический клапан, встроенный в блок Unibox К, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии, изменение температуры воздуха в помещении (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная), если температура воздуха в помещении увеличивается, например, за счет инсоляции, то жидкость в температурном датчике расширяется и воздействует на сильфон, который, в свою очередь,воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур напольного отопления. При снижении температуры воздуха в помещении происходит обратный процесс.
